臭氧輔助管式爐氧化銅薄膜實驗方法與優化策略

臭氧（O?）因具有極高的氧化活性，近年來在半導體材料制備與表面處理領域得到廣泛關注。本文介紹一種在管式爐系統中引入臭氧氣氛對銅薄膜進行高溫氧化的方法，通過調控臭氧濃度、反應溫度及氣體流量，實現均勻致密的氧化銅薄膜制備。實驗表明，相比傳統 O? 氧化工藝，臭氧輔助氧化能夠在更低溫度下獲得晶粒均勻、缺陷較少的 CuO/Cu?O 薄膜。本方法適用于光電子器件、透明導電材料及催化研究等領域。

一、研究背景

銅及其氧化物（CuO、Cu?O）在電子器件、光電材料和催化領域具有重要應用，例如：光電探測器、太陽能電池、氣體傳感器、電催化材料。傳統銅薄膜氧化通常采用 氧氣或空氣氣氛熱處理，但存在一些問題：

1. 氧化速率較慢，需要較高溫度（400–600°C）

2. 薄膜表面易產生氧空位

3. 氧化層厚度和均勻性較難控制

4. 晶粒尺寸分布不穩定

臭氧作為一種高活性氧化劑，其氧化電位約為 2.07 V，遠高于氧氣。在加熱條件下臭氧可快速分解生成活性氧原子，從而顯著提高銅表面的氧化效率。

因此，在管式爐中引入臭氧背景氣氛，可以：

降低氧化溫度

提高氧化均勻性

減少晶格缺陷

提高薄膜結晶質量

二、臭氧氧化銅的作用機理

在高溫條件下，臭氧會發生熱分解反應：

O? → O? + O·

生成的 原子氧（O·）具有極高的化學活性，可以迅速與銅表面發生反應。

主要反應路徑包括：

Cu?O 形成

2Cu + O → Cu?O

CuO 形成

Cu?O + O → 2CuO

在不同溫度與臭氧濃度條件下，可得到不同相結構：

臭氧環境還具有以下優勢：

提供持續高濃度活性氧

抑制氧空位形成

促進晶粒重排與致密化

因此制備出的氧化銅薄膜通常具有：

更平整的表面形貌

更穩定的電學性能

更高的結晶質量

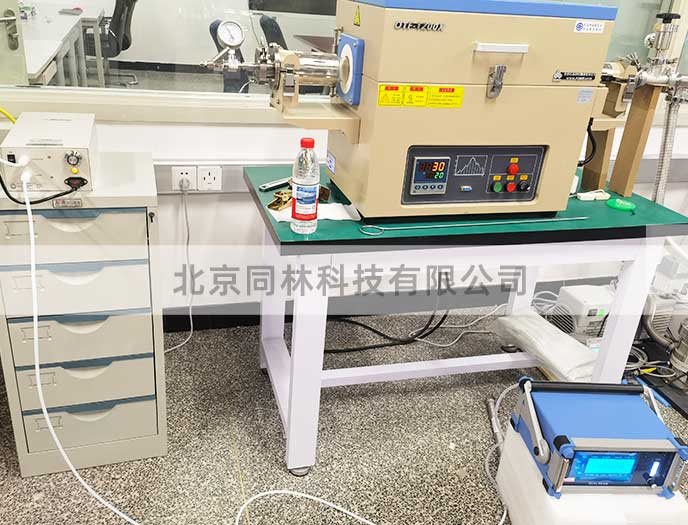

三、實驗系統與氣路布置

典型臭氧輔助管式爐系統由以下部分組成：

1. 臭氧發生器（推薦北京同林科技有限公司M1000高純度臭氧發生器，或Atlas P30高濃度臭氧發生器）

2. 氣體流量控制器（MFC）

3. 管式爐反應區

4. 尾氣分解裝置

5. 臭氧濃度監測儀

氣體流動路徑如下：

O? / 空氣→臭氧發生器→質量流量控制器→石英管反應區（樣品區）→尾氣臭氧分解器→排風系統

實驗中通常使用 石英管式爐，因為石英對臭氧具有良好的耐腐蝕性和高溫穩定性。

為了避免臭氧在高溫區提前分解，通常將臭氧入口設置在 爐管前端冷區。

四、關鍵工藝參數

臭氧氧化銅薄膜的關鍵參數包括溫度、臭氧濃度、氣體流量和反應時間。

五、實驗流程示例

六、薄膜表征方法

為了評估氧化效果，通常采用以下表征技術：

XRD：分析 CuO / Cu?O 晶相結構。

SEM：觀察薄膜表面形貌與晶粒尺寸。

XPS：分析銅的氧化價態。

AFM：測量表面粗糙度。

四探針測試：測量薄膜電阻率。

 七、工藝優化策略

為了獲得高質量氧化銅薄膜，可以從以下幾個方面進行優化：

 1 控制臭氧濃度梯度：在氧化初期使用較高臭氧濃度，然后逐漸降低，有助于形成均勻氧化層。

 2 分階段氧化：例如：

第一階段：

300°C / 50 ppm / 10 min

第二階段：

350°C / 20 ppm / 10 min

可以提高晶體質量。

 3 調整氣體混合比例

臭氧可與以下氣體混合：N?、O?、Ar，不同氣氛會影響薄膜晶格結構和應力。

 4 控制升溫速率：較慢升溫（5–10°C/min）可以減少薄膜開裂和應力。

八、安全注意事項

臭氧是一種強氧化性氣體，實驗過程中需要嚴格控制安全條件：

1. 實驗室應配備 臭氧尾氣分解裝置

2. 使用 臭氧濃度在線監測儀

3. 保持良好通風或負壓排風系統

4. 避免臭氧接觸可燃物或有機溶劑

5. 實驗人員應佩戴防護手套和護目鏡

當臭氧濃度超過安全限值（通常為 0.1 ppm）時，應立即停止實驗并通風。
